Cuplock-stilladssystem: komponenter, belastningsklassificeringer og købsvejledning
Cuplock-stilladssystem: komponenter, belastningsklassificeringer og købsvejledning
2026.10.02
På en bropille eller et overbelastet industrianlæg kommer forskellen mellem et produktivt stillads og en dyr forsinkelse ofte ned til forbindelsesknuden. Et cuplock stillads system bruger en kop-og-bladsknude til at låse vandrette lister og diagonale afstivere til vertikale standarder uden løse koblinger. Det enkelte designvalg ændrer monteringshastigheden, belastningsoverførslen og antallet af små dele, som en besætning kan miste på stedet. For entreprenører, der sammenligner modulære systemer, forbliver cuplock et praktisk valg til lige løb, tunge støtninger og projekter, hvor velkendte erektionsrutiner betyder mere end kompleks geometrisk fleksibilitet.
Hvad er et Cuplock-stilladssystem, og hvorfor kopknuden betyder noget
Et cuplock stillads er et modulært stålsystem bygget op omkring lodrette standarder, der bærer faste kopper med mellemrum. Hver standard har en bundkop svejset på plads og en topkop, der glider langs røret. Når en afsats eller bøjle anbringes i den nederste skål, falder den øverste skål over bladet og låser elementet med et enkelt hammerslag. Forbindelsen er mekanisk enkel, synlig og nem at inspicere.
I modsætning til koblings-og-rørstilladser er cuplock ikke afhængig af separate retvinklede eller drejelige koblinger ved hver knude. Det reducerer antallet af løse komponenter og fremskynder gentagne arbejde såsom adgangsstilladser, forskallingsstøtte og trappetårne. Systemet er typisk fremstillet af stålrør og smedede eller støbte kopper, med finish såsom varmgalvanisering til udendørs- eller kystprojekter. Belastningsveje løber fra dækket til standarderne gennem kopperne, så kvaliteten af kopsvejsningen og standardens rethed betyder lige så meget som rørets vægtykkelse.
Komponenter, der bestemmer belastningssti og webstedshastighed
| Komponent | Funktion | Indkøbsnotat |
|---|---|---|
| Standard | Lodret bærende rør med faste skåle | Tjek rørdiameter, vægtykkelse og kopafstand |
| Hovedbog | Vandrette elementforbindelsesstandarder | Bekræft klingens pasform og endesmedningskvaliteten |
| agterspejl | Understøtter dæk eller bjælker mellem lister | Bekræft belastningsklassificering og tilslutningsmetode |
| Diagonal afstivning | Giver sidestabilitet | Sørg for korrekte længder for bugtstørrelser |
| Bundstik | Justerer højden og fordeler belastningen | Kontroller gevindtilstand og lejepladestørrelse |
| U-hoved jack | Understøtter bjælker ved støtteanvendelser | Bekræft strålebreddes kompatibilitet |
| Kop node | Låser regnskaber og seler til standarder | Inspicer svejsning, knivslid og topkopvandring |
Tabellen ovenfor dækker basissættet. Et komplet cuplock stillads system har også brug for terrasser, autoværn, tåbrædder og sikker adgang stiger eller trapper. Disse varer leveres ofte separat, så købere bør bekræfte, om tilbuddet inkluderer dem. Til støtteanvendelser kan de samme standarder bære U-hoved donkrafte og træ- eller stålbjælker. For adgang er systemet afhængigt af lister i almindelige løftehøjder og afstivere for at modstå sidebelastninger. Manglende seler eller blandede komponenter fra forskellige producenter kan give pasformproblemer, især hvis kopafstanden eller rørdiameteren varierer.
Belastningskapacitet, standarder og indkøbstjek
Belastningskapacitet er ikke et enkelt tal. Det afhænger af standardafstand, løftehøjde, afstivningsmønster, bundstøtte og den gældende designkode. Et cuplock-system kan håndtere tunge støttebelastninger, når det er konfigureret korrekt, men de samme komponenter kan fejle, hvis designet ignorerer benafstand eller fundamentsætning. Velrenommerede producenter refererer til standarder såsom BS 1139, EN 74 og ISO 9001 kvalitetssystemer. EN 74 dækker koblinger og basedonkrafte, mens BS 1139 dækker rør- og monteringsstilladser. Cuplock-specifik ydeevne bør understøttes af testrapporter, der viser nodestyrke, skridsikkerhed og ultimativ belastning.
Når du køber, skal du bede om møllecertifikater, svejseprocedurespecifikationer og dimensionskontrol. Tjek skålafstandstolerance og klingepasning, fordi et par millimeters variation kan forsinke samlingen og skabe slør i knudepunktet. Bekræft også om leverandøren varmgalvaniserer efter svejsning. Galvanisering efter fremstilling beskytter svejsezonen, mens malet eller forgalvaniseret rør kan efterlade afskårne kanter blottede.
Hvor Cuplock passer bedst på et projekt
Cuplock fungerer godt, hvor stilladset følger lige eller blidt trappet geometri. Typiske anvendelser omfatter:
- Adgang til bropiller og forskallingsstøtte
- Vedligeholdelse af industrianlæg og nedlukning af stilladser
- Højhusbetonkerneadgang
- Trappetårne og læssetårne
- Kraftig afstivning til bjælker og plader
Til buede facader, kupler eller komplekse nodevinkler tilbyder ringlock ofte mere fleksibilitet, fordi dens roset accepterer otte forbindelser i forskellige vinkler. Cuplock er enklere og hurtigere på gentagne rektangulære gitter. Det er også kendt for mange besætninger, hvilket reducerer træningstiden. Hvis dit projekt blander adgang og støtte, kan cuplock være effektivt, fordi standarder, regnskaber og seler tjener begge opgaver. For et bredere kig på stilladskategorier, se denne sammenligning af de fire hovedtyper af stilladser .
Cuplock vs Ringlås: Praktiske forskelle for stedplanlægning
| Feature | Cuplock | Ringlock |
|---|---|---|
| Forbindelsesknudepunkt | Kop og klinge | Roset med otte huller |
| Monteringshastighed | Hurtig på lige løb | Hurtig og fleksibel på vinkler |
| Komponent count | Færre løse koblinger | Moderat |
| Belastningskapacitet | Høj med ordentlig afstivning | Høj |
| Geometrisk fleksibilitet | Begrænset til standardvinkler | Høj |
| Træning | Velkendt for mange besætninger | Lidt mere orientering |
| Almindelige anvendelser | Adgang og støtte | Kompleks geometri og robust |
Bordet er et udgangspunkt, ikke et design. Et cuplock stillads system kan overgå ringlock på en lige bropille, fordi besætninger kan bære færre dele og låse noder hurtigt. Ringlock kan vinde på en cirkulær tank eller et uregelmæssigt industrielt fodaftryk. Beslutningen bør følge geometrien, belastningsvejen og tilgængelig arbejdskraft. Hvis webstedet har brugt cuplock i årevis, kan skiftesystemer skabe omskolings- og lageromkostninger, der opvejer enhver teoretisk fordel.
Køb, leje og styring af forsyningsrisiko
At købe cuplock giver mening, når entreprenøren har gentagne projekter, lagerplads og et vedligeholdelsesprogram. Udlejning passer til engangsjob med stramme tidsplaner eller usikker varighed. I begge tilfælde skal du beregne den sande pris pr. kvadratmeter støttet areal, ikke kun den daglige pris. Transport, arbejdskraft til lastning og losning, rengøring og udskiftning af mistede dele overstiger ofte lejen. For internationale projekter skal du bekræfte, at leverandøren kan levere testcertifikater, pakkelister og reservedele. Bed om en prøveknude og tjek, hvordan koppen og bladet passer sammen. En knude, der låser med overdreven kraft eller synligt slør, vil bremse hvert løft og kan mislykkes i inspektionen. Leveringsbetingelser har også betydning. Konsoliderede forsendelser reducerer fragtomkostningerne, men blandede containere kan komplicere modtagelsen på stedet. En producent, der kontrollerer skæring, bukning, svejsning og galvanisering, kan forkorte gennemløbstiden og spore kvalitetsproblemer.
Sådan bygger Hyson Cuplock-systemer til globale projekter
Nantong Hyson Road And Bridge Formwork Co., Ltd. fremstiller cuplock stilladser og tilhørende tilbehør på sit 15.000 kvadratmeter store anlæg. Virksomheden rapporterer ISO 9001, BS 1139 og EN 74 justering med svejseprocedurer certificeret til AWS og EN standarder. Til købere, der har brug for et komplet system frem for løse rør, leverer Hyson standarder, regnskaber, seler, base-jackstik og U-head-jackstik. Produktsiderne nedenfor viser kerne-cuplock stilladset og to almindelige støttetilbehør.

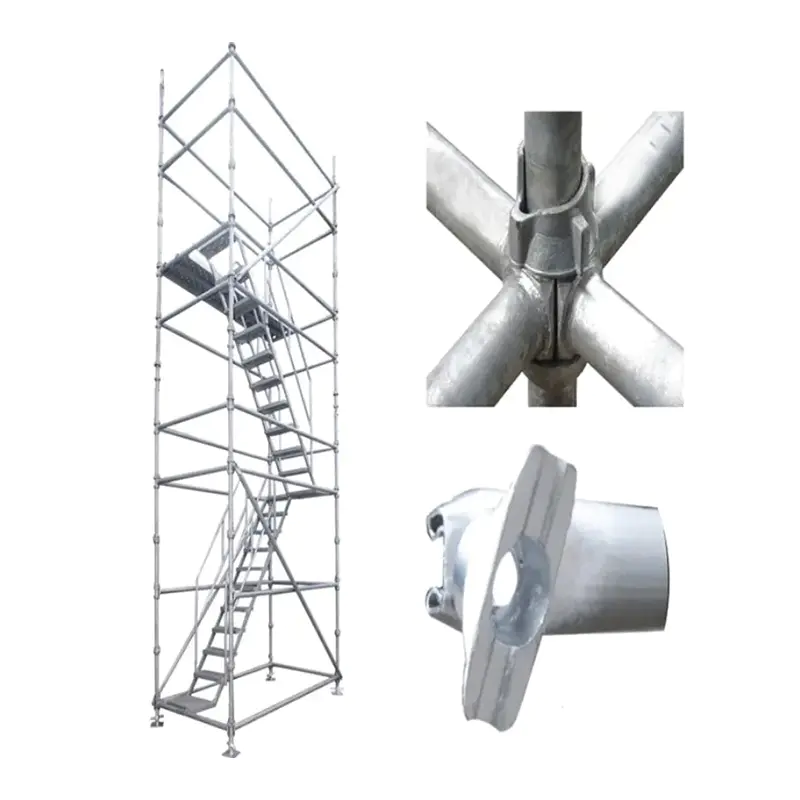

Cuplock Stillads Cuplock Stillads is a multi-purpose modular steel scaffolding system. Its core advantage lies in its unique node locking mechanism, distinguishing it from tradition... Se produkt → Cuplock-stilladssiden dækker standardlængder, kopafstand og konfigurationsmuligheder for adgang og støtte.
Jack Base Den justerbare donkraftbase er en kernejusteringskomponent, der er specielt designet til bygningskonstruktionsstøttesystemer. Anvendes i forbindelse med stilladser og formv... Se produkt → Donkraftbaser giver højdejustering og belastningsfordeling ved foden af hver standard.

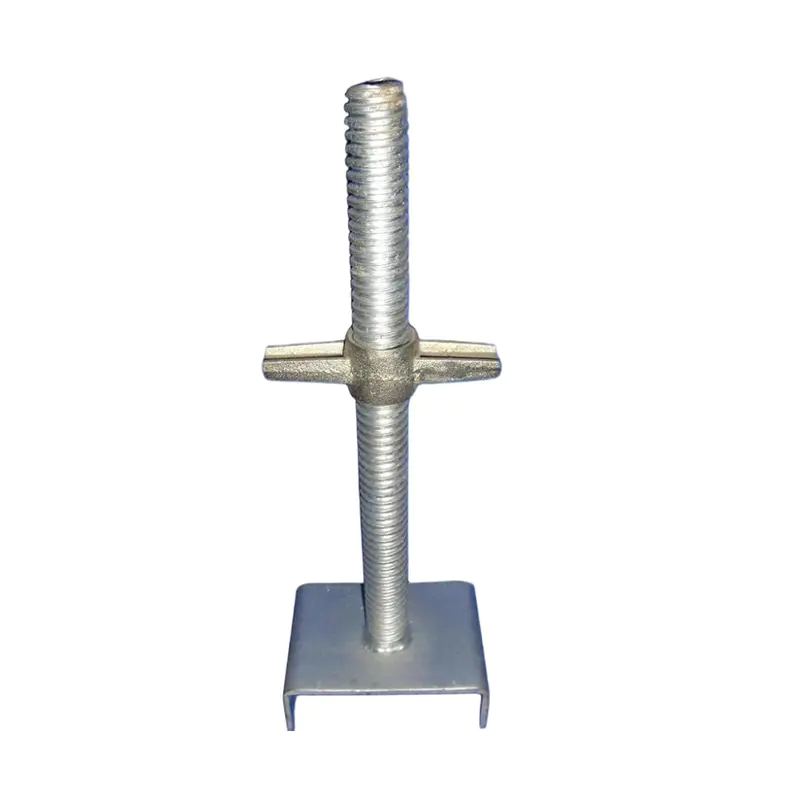

U-hoved Jack Base U-head Jack Base er et topjusterbart bærende tilbehør, der er specielt designet til forskallingsstøttesystemer. Dens kernefunktion er at forbinde supportkomponenten... Se produkt → U-hoved donkrafte understøtter træ- eller stålbjælker i applikationer, hvor stilladset bærer forskallingsbelastninger.
Hyson producerer også ringlås stilladser, stålforskallinger og tunge stålkonstruktioner, så et projekt kan købe flere midlertidige værker fra én leverandør. Virksomheden oplyser, at den har leveret centrale statsejede entreprenører som CCCC og CRCC og har deltaget i projekter, herunder Sutong Yangtze River Bridge og Taizhou Bridge. Disse referencer erstatter ikke projektspecifikt design, men de viser erfaring med store infrastrukturordrer. For et tilbud eller tekniske spørgsmål, kontakt Hyson med dit stilladslayout, belastningskrav og destinationsport.
Et cuplock stillads system er ikke automatisk det rigtige valg for enhver struktur. Det er stærkest, når geometrien er gentagen, belastningerne er tunge, og besætningen værdsætter enkle, synlige forbindelser. Før du bestiller, skal du bekræfte nodedesign, kopafstand, stålkvalitet, galvanisering og certificering. Sammenlign de samlede installerede omkostninger, ikke stykprisen. Med den rigtige konfiguration og inspektionsrutine kan cuplock levere hurtig opstilling og pålidelig support på bro-, industri- og byggeprojekter.
