Ringlås Stilladsdele: Komponentspecifikationer, tolerancer og købsvejledning

Tre containere med ringlåsstilladser ankom en mandag. I onsdags havde besætningen på stedet afvist to af dem - ikke fordi stålet var tyndt eller galvaniseringen pletvis, men fordi hovedbogsbladene ikke ville sidde i rosetterne på de standarder, der allerede stod på stedet. På papiret var det "det samme system". I hånden var det skrot.

Det er den daglige virkelighed med at købe ringlås stilladsdele. Systemet ser universelt ud, men geometrien er proprietær: rosetafstand, spaltebredde, klingeprofil og kiletykkelse varierer mellem producenter og dele fra to forskellige forsyningskæder låser sjældent sammen . Kompatibilitet kommer før pris og før leveringstid. Det følgende er et del-for-del-kig på, hvad hver komponent gør, hvilken dimension der afgør, om den passer, og hvad der skal kontrolleres, før en indkøbsordre underskrives.

Ringlås Stilladsdele med et blik

En ringlåsramme samles fra syv funktionelle grupper. Leverandører sælger dem separat, og alle skal komme fra den samme geometrifamilie.

Sammen med bindebånd, stiger og tåbrædder udgør disse grupper hele styklisten - forudsat at hver linje er bestilt efter en producents rosetmønster.

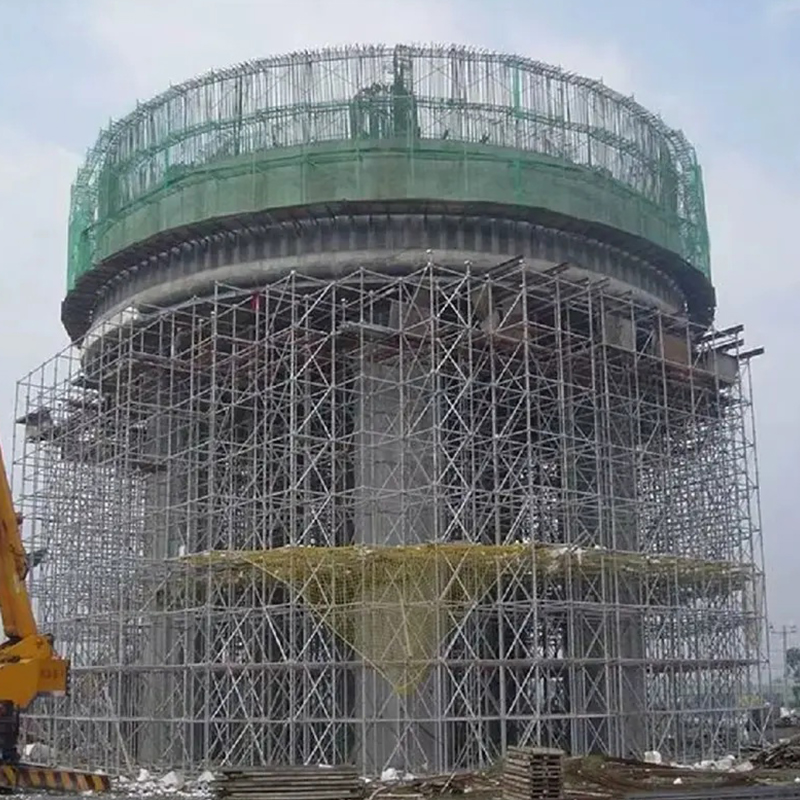

Varmgalvaniseret ringlås stillads til tung infrastruktur Modulært ringlåssystem med kilelåsning i rosetstil, Q345B stål, varmgalvaniseret finish og 8-vejs forbindelser til bro og industriel støtte. Se produkt →

Lodrette standarder: Rosetafstanden sætter hele gitteret

Den lodrette standard er det bærende element. Den almindelige ringlåsstørrelse er 48,3 mm udvendig diameter med en 3,2 mm væg i Q355B stål, med tap i den ene ende til splejsning og rosetter svejset med faste intervaller. Kraftige støtteversioner går op til 60,3 mm rør.

På de fleste systemer er rosetstigningen 500 mm, og standardlængder går fra 0,5 m til 3,0 m i intervaller på 500 mm. Det enkelte tal angiver længden af ​​hver hovedbog, størrelsen af ​​hver bøjle, afstanden mellem hver planke og højden af ​​hvert løft. Skift modulet og hele kataloget ændres med det.

Hvad skal man måle, når den første palle lander

• Rosetstigning målt mellem svejsecentre, ikke fra rørenden.
• Spaltebredde og klingetykkelse sammen — en 10 mm slids med en 9,5 mm klinge er en løs forbindelse.
• Rørdiameter og vægtykkelse med en skydelære; 48,0 mm rør bliver solgt som 48,3 mm oftere end nogen indrømmer.
• Taplængde og stifthulsposition, fordi en kort tap forvandler en splejsning til en dekorativ samling.

Ledbøger, kiler og rosetter: Forbindelsen bærer byrden

En ringlåsebog er ikke boltet. Dens smedede klinge falder ned i en spalte i rosetten, og en kilestift er drevet ned for at låse den: et hammerslag, ingen løse koblinger. Rosetten bærer normalt otte åbninger ved 45 grader , så hovedbøger mødes vinkelret, og bøjler løber diagonalt fra den samme knude.

Standard båslængder er 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 og 3,07 m, og en 2,07 m bås med en 2,0 m lift er den mest almindelige arbejdskonfiguration. Ringlås er kun en af de fire vigtigste stilladssystemfamilier ; de andre deler den modulære idé, men kun ringlås standardiserer selve noden. Kiler er forbrugsvarer, så bestil 5-8 % reservedele i stedet for at opdage manglen ved topliften. Når du inspicerer, skal du se på klinge-til-rør-svejsningen - støbte klinger revner ved skulderen, smedede klinger bøjer først og kan ses, før de fejler.

Diagonale seler: Den del, der holder en Bay Square

To standarder og to hovedbøger udgør et hængsel. Bøjlen er det, der gør den til en trekantet struktur. Bøjlebøjler er normalt 48,3 x 2,5 mm rør med faste eller drejelige hoveder, der er dimensioneret til båsbredden og løftehøjden sammen - en 2,07 x 2,0 m bøjle passer ikke til en 2,57 m buk.

Design praksis er normalt fuld bay afstivning i bundløftet, derefter afstivede fag med intervaller på tværs af hver flade, med plan afstivning ved bindingsniveauer. Det nøjagtige mønster hører til designerens tegning, men den del, der går galt, er som regel rækkefølgen: Hovedbøger tælles, seler glemt.

• Bekræft, at bøjlen passer til både båslængde og løftehøjde, ikke kun båsen.
• Kontroller hovedstiftens diameter mod rosetåbningen; underdimensionerede stifter vibrerer ud.
• Afvis buede rør - en 20 mm bue trækker bugten ud af lod, mens den låses.

Donkraftbaser, U-hoveder og bunden af belastningsstien

En justerbar basedonkraft er en solid skrue, almindeligvis 38 mm i diameter og 600 mm lang, svejset til en 150 x 150 x 8 mm plade med ca. 300 mm brugbar justering. Denne justering er til nivellering, ikke til at forlænge rammen: Kapaciteten falder, når skruen udvides, så hold det blotlagte gevind kort og bær pladen på et sålbræt, der spreder belastningen.

Den samme logik gør sig gældende i toppen. U-hoveder med 150 x 150 mm plader bærer bjælker og forskalling, mens gaffelhoveder holder H20 træbjælker på plads. Begge falder ind i toppen af ​​en standard eller på en tap, så hovedet skal passe til røret, ikke kun belastningen. Ved levering skal du kontrollere pladesvejsningen, rulle skruen på en flad overflade for ligehed, og afvis malede gevind - maling skjuler revner og sætter sig fast i møtrikken.

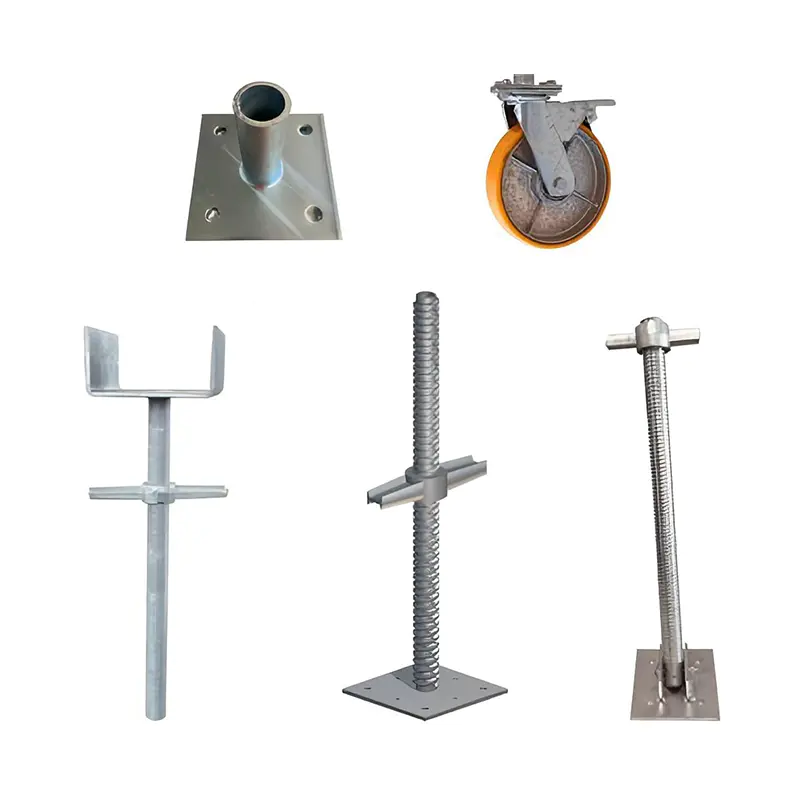

Justerbar sokkel til stillads og forskallingsstøtte Gevindbundsdonkraft udjævner ujævnt terræn, justerer 50–300 mm, understøtter 50–100 kN og passer til skivelås, forskalling og standard stilladssystemer. Se produkt →

Platforme, fodbrædder og det tilbehør, de fleste bestillinger glemmer

Stålplanker er sædvanligvis 320 mm brede med kroge, der falder ned over hovedbogen, og hver enkelt vejer 12-18 kg, hvilket gør dem til en manuel håndteringsbeslutning lige så meget som en strukturel. Tåbrædderne er 150 mm høje; gelænderstolper og dobbeltkoblinger danner kantbeskyttelsen. Sidebeslag udvider platformen uden at tilføje standarder, og det er der, meget af produktivitetsgevinsten i et ringlåsesystem faktisk kommer fra.

De dele, der forsinker overdragelsen, er næsten aldrig hovedmedlemmerne. Det er de små: tapstifter, sikkerhedsclips, kraver, stigeenheder, bindekoblinger og gaffelhoveder. Byg styklisten punkt for vare, én linje pr. komponent, og manglen forsvinder.

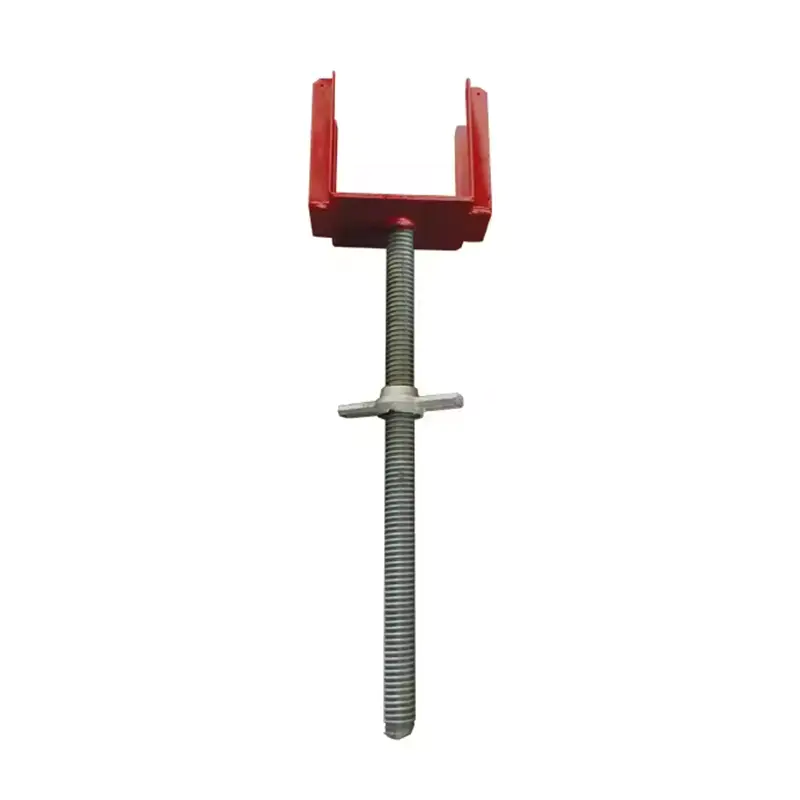

Gaffelhovedstøtte til forskallingsribber og bjælker Gaffelhoved understøtter forskallingsribber og -bjælker med ±0,5 mm gevindjustering, Q235/Q345 stål og varmgalvaniseret finish til storskala forskalling. Se produkt →

Stålkvalitet, galvanisering og tolerancer: Hvad skal du tjekke ved levering

To ordrer kan se identiske ud på en ladeliste og opføre sig meget forskelligt efter to år udendørs. Kvalitet, vægtykkelse og finish forklarer næsten hele forskellen.

Standarder giver referencepunkterne: EN 12810 og EN 12811 for systemstilladser, BS 1139-5 på det britiske marked, med arbejdsplatforme, der almindeligvis er designet til at belaste klasse 3 (200 kg/m²) eller klasse 4 (300 kg/m²). Hyson oplyser, at dets stilladsproduktion følger ISO 9001, BS 1139 og EN 74 , med svejsning til AWS og EN procedurer. Kontroller derefter tre fysiske ting: vægtykkelse ved rørets ende, rethed over hele længden og svejsesprøjt inde i røret, som vil spåne af på platformen nedenfor.

Køb af ringlåsdele: En kort tjekliste, før du bestiller

1. Bekræft først rosettens geometri - stigning, spaltebredde og bladtykkelse - mod systemet, der allerede er på stedet.
2. Bed om møllecertifikater og en galvaniseringstykkelsesrapport, ikke et fotografi af en palle.
3. Bekræft karakteren del for del: standarder og regnskaber i Q355B, planker og tåbrædder ofte i Q235.
4. Aftal et reserveforhold for kiler, stifter og clips før forsendelse, ikke efter første levering.
5. Tjek pakning og lastning: bundter efter længde, en lasteplan pr. container, vægt kontrolleret i forhold til fakturaen.

Hvis du helst ikke vil køre den tjekliste mod en leverandør, du aldrig har revideret, send os dine pladsstørrelser, løftehøjder og belastningsklasse og vi vender tilbage med en stykliste og et tegningstjek.

Ringlås stilladsdele er enkle genstande inde i et nådesløst system. Match geometrien, match karakter og finish, og tæl de små dele i samme rækkefølge - disse tre ting afgør, om en levering bliver opført eller returneret.

Hyson fremstiller ringlock stilladser og dets tilbehør i Nantong, Kina, sammen med stålforskalling og tunge stålkonstruktioner, i et 15.000 m² stort anlæg med laserskæring, bukning og certificeret svejsning under ét tag. Dele leveres varmgalvaniserede, og indkomne ordrer kontrolleres mod kundens eksisterende rosetmønster inden produktionen starter. Femten års erfaring og langvarig levering til store infrastrukturentreprenører siger noget om tegnestuen - men specifikationen på din tegning er stadig det, der afgør ordren.
