Betonvægforskalling: typer, design, omkostninger og bedste praksis for entreprenører

En 3 meter høj betonvæg med en enkeltsidet udstøbning er en af de hurtigste måder at sprænge en projektplan på, hvis forskallingssystemet er underspecificeret. Forskallingen skal modstå sidetryk af nybeton, holde vægfladen ren og lodret og derefter afisolere hurtigt til næste udstøbning. Forskellen mellem en jævn cyklus og en fastlåst cyklus kommer ofte ned til de samme faktorer: panelstivhed, bindingsafstand og hvor godt systemet håndterer genbrug. Denne guide går gennem betonvægforskalling fra de praktiske vinkler, og hvor stålsystemer har kanten.

Hvad skal betonvægforskalling gøre

Betonvægforskalling er en midlertidig form, der holder våd beton på plads, mens den hærder. For en lodret væg består formen af ​​formpaneler, valser (vandrette afstivninger), bånd eller gennemgående bolte og afstivning, der overfører sidetryk til jorden eller tidligere udstøbning. Samlingen skal indeholde plastbetonen uden synlig afbøjning og frigive den rent efter hærdning.

De centrale præstationskriterier kan sammenfattes:

• Beton lateral trykmodstand — 2,4 m løft kan udvikle tryk omkring 60 kPa på forme; systemer skal vurderes for deres hastigheds-, temperatur- og blandingseffekter.
• Binde- og afstivningsgittergeometri — afstanden bestemmer, om vægoverfladen opfylder planhedsgrænserne; almindelige tolerancer er 3 mm i 1 m for frilagt beton.
• Overfladekvalitet — Panelmateriale, slipmiddel og indvendige sømme har direkte indflydelse på bugholes og bindehullernes udseende.

Nøgledesignfaktorer: Belastning, overflade og genbrug

At designe vægforskalling er mere end at vælge tungere paneler. Betonblandings- og støbningslogistiken styrer bindemønstre og paneltykkelse. En almindelig fejl er at ignorere reduktionen i lateralt tryk, når du bruger højrækkende vandreducere eller langsommere påfyldningshastigheder. Forskallingsdesigneren har brug for hældehastigheden, betontemperaturen og faldet for at beregne det maksimale tryk. Det tal angiver mellemrum og bindekapacitet.

Nyttige referenceområder til foreløbig planlægning:

• Slips afstand — vandret afstand sædvanligvis 600–900 mm; lodret afstand afstand af valsens stivhed og tryk.
• Nedbøjningsgrænse — L/360 er typisk for udsatte vægge; til arkitektonisk beton kan L/500 være påkrævet.
• Minimum paneltykkelse — stålplade 3–6 mm afhængig af støtteafstand; 18 mm krydsfiner er almindelig i kompositsystemer.

Stålforskalling vs træ og aluminium

At vælge et vægforskallingsmateriale betyder, at den første pris veksles med cyklusser, vægt og efterbehandling. Krydsfiner har lave startomkostninger, men mister hurtigt form i vejret; aluminium er let, men deformeres under højt tryk, uden det er kraftigt stivnet; stål har højere håndtagsvægt, men holder tolerance for hundredvis af hælde. Tabellen nedenfor opsummerer typiske stedforhold.

For gentagne væghældninger , stålpaneler overstiger hurtigt træ på pris pr. brug. For enkeltstående isolerede vægge kan den lavere mobilisering af krydsfiner give mening. Den kritiske beslutning er ikke "hvilken er bedst", men "hvor mange gange vil panelet blive genbrugt, før jobbet skifter."

Praktiske monterings- og hældetips

Selv et velkonstrueret forskallingssæt fejler, når markprocedurer ignorerer layoutet. Her er installationsdetaljerne, der adskiller en god vægskænk fra en udæt, forkert justeret:

1. Rengør og olie paneler inden montering — fjernelse af betonrester forhindrer overfladefejl og fremskynder stripning.
2. Brug den korrekte bindeafstand — udvidelse af båndene for at spare materiale forårsager bulede vægge.
3. Spænd kiler og bolte ensartet — forskellen med en hel omgang mellem slips kan skabe en synlig bule.
4. Afstiv væggen i begge akser — Sidevibrationer fra en pumpeledning kan gå paneler, anlæg betontrykket er statisk.
5. Placer beton i kontrollerede elevatorer — en 3 m væg, der hældes for hurtigt, skaber spidstryk ved bunden, ikke i toppen.

For vægge, der er højere end standardpanelhøjden, bindes til et klatre- eller kranløftet system. En god arbejdsplatform reducerer også risikoen for støbebesætningen, og forskallingens afstivning understøtter ofte af et stilladssystem, der matcher panelmodulet.

Ringlock stilladser til tunge industri- og broprojekter Dette modulære ringlåssystem bruger en hammerdrevet kobling og Q345B stål, der hurtigere opsætning og langsigtet korrosionsbestandighed. Dens høje belastningskapacitet passer til kompleks infrastruktur og storskalakonstruktion, hvor pålidelig støtte er kritisk. Se produkt →

Livscyklusomkostninger: Hvorfor stål vinder på gentagne vægge

Forskallingsprisen pr. kvadratmeter er en dårlig metrisk, uden at der er brugt. En standard stålvægform kan cykles 300 gange eller mere med regelmæssig vedligeholdelse, mens en god krydsfinerplade udføres ofte efter 30 gange. Hvis din entreprise har 20 ens etager, spreder stålsystemet sine højere førsteomkostninger over tusindvis af kvadratmeter. Diagrammet nedenfor illustrerer, hvordan inkrementelle omkostninger falder med cyklusser.

For et typisk lejlighedstårn med 12 etagers vægge kan stålforskallingspakken koste 30-50 % mere i forvejen end et træsystem, men efter 15 anvendelser er den kumulative pris lavere. Ud over 30 anvendelser betaler stålsystemet sig typisk tilbage og genererer besparelser for resten af ​​projektet. Dette er grunden til, at vægforskalling sædvanligvis er specificeret som stål på bolig-, hospitals- og hotelprojekter i flere etager, hvor vægudformningen gentager sig.

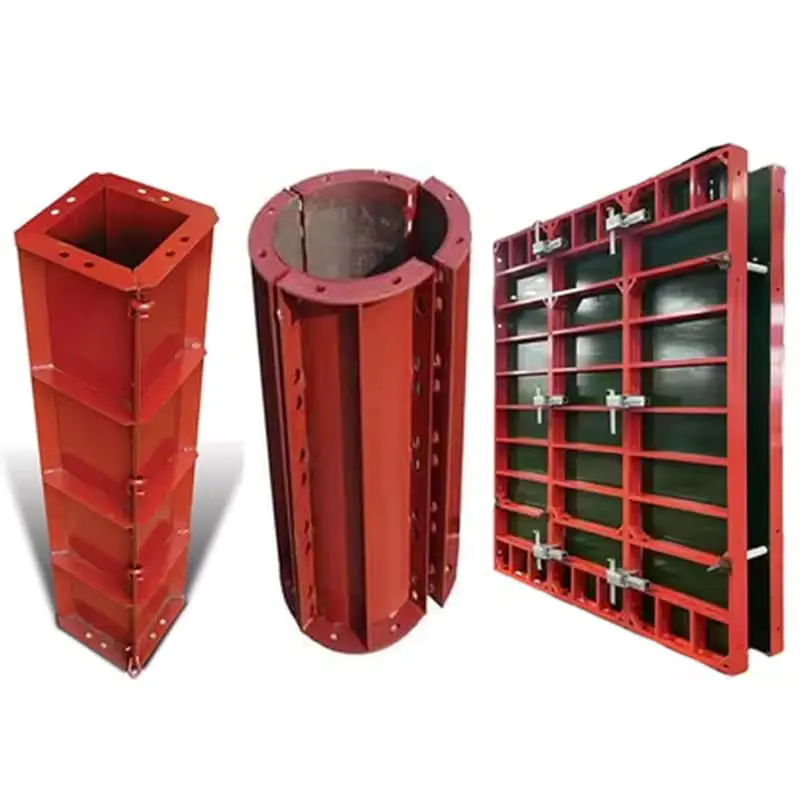

Stål vægforskallingssystem til gentagne etagebyggeri En standardiseret modulær stålforskalling designet til betonvægge, med lækagesikre samlinger for glatte finish. Dets genbrug over mange cyklusser sænker omkostningerne pr. brug, hvilket gør det til et smart valg til tårne ​​og projekter med gentagne væglayouts. Se produkt →

Skræddersyede løsninger til kompleks væggeometri

Ikke alle vægge er flad. Seismiske samlinger, buede kældervægge, tilspidsede støttemure og vægge med indstøbt stål kræver forskalling, der følger en ikke-standard profil. I disse tilfælde genererer et modulært standardpanelsæt for mange fyldstoffer og en grim betonoverflade. En producent med intern stålskæring og -svejsning kan bygge et enkeltstående panel ud fra et CAD-layout, korrigere pladetykkelsen for tryk og tilføje løfteøjer til det faktiske balancepunkt.

Ved høje hældninger, hvor væggen er kontinuerlig i højden, sparer klatreforskalling krantid, fordi den klatrer på skinner, der er støbt ind i den tidligere lift. Dette er almindeligt på bropiller, elevatorkerner og højhuse. Klatresystemer kræver den samme opmærksomhed til bindeankre og hydraulisk synkronisering som standard vægformer, men de reducerer krancyklusserne til det halve.

Hydraulisk selvklatrende forskalling til lodrette højhuse Dette klatresystem integrerer en sikkerhedsplatform på flere niveauer og en hydraulisk mekanisme til at bevæge sig uden kranstøtte. Den passerer til høje kerner, brotårne ​​og lagertanke, og forbedrer cyklushastigheden, mens den reducerer kranafhængighed og risici i høj højde. Se produkt →

Samarbejde med en specialist forskallingsproducent

At vælge en fabrikator er lige så vigtigt som at vælge forskallingstypen. Du har brug for en partner, der kan læse konstruktionsudviklingerne, foreslå et panellayout, der minimerer binder, og levere et produkt, der matcher din krankapacitet. Hvis denne hjemmeside er uden for producentens land, skal du også bekræfte, at interfacedetaljerne, kilostørrelser og bindehardware er standard, så erstatninger kan købes senere.

Hyson har bygget specialfremstillet stålforskalling til vej-, bro- og byggeprojekter i mere end 15 år. Dets 15.000 m² store butik værksted håndterer laserskæring, køb og certificeret svejsning under ét tag. Kunderne omfatter store EPC-entreprenører, der har brug for forskalling og stålforskallingssystemer understøttet af fuld-cyklus support. For et vægforskallingslayout, der passer til din hældeplan, kontakt Hysons ingeniørteam med dine tegninger og betonblandingsdata.
